Multi Motion Line - Circular Systems
Questo articolo esplora le soluzioni avanzate di guide lineari circolari offerte da Nadella, fornendo dettagli su guide circolari, rulli di guida e carrelli progettati per eccellere nelle vostre applicazioni industriali. Scopri come la Multi-Motion-Line può migliorare le prestazioni dei vostri sistemi industriali, offrendo una combinazione unica di precisione e resistenza alla corrosione.
Caratteristiche principali:
- Guide circolari basate sui profili della V-Line (guide FS)
- Guide circolari, circuiti ovali e circuiti ad anello
- Protezione dalla corrosione grazie al trattamento superficiale

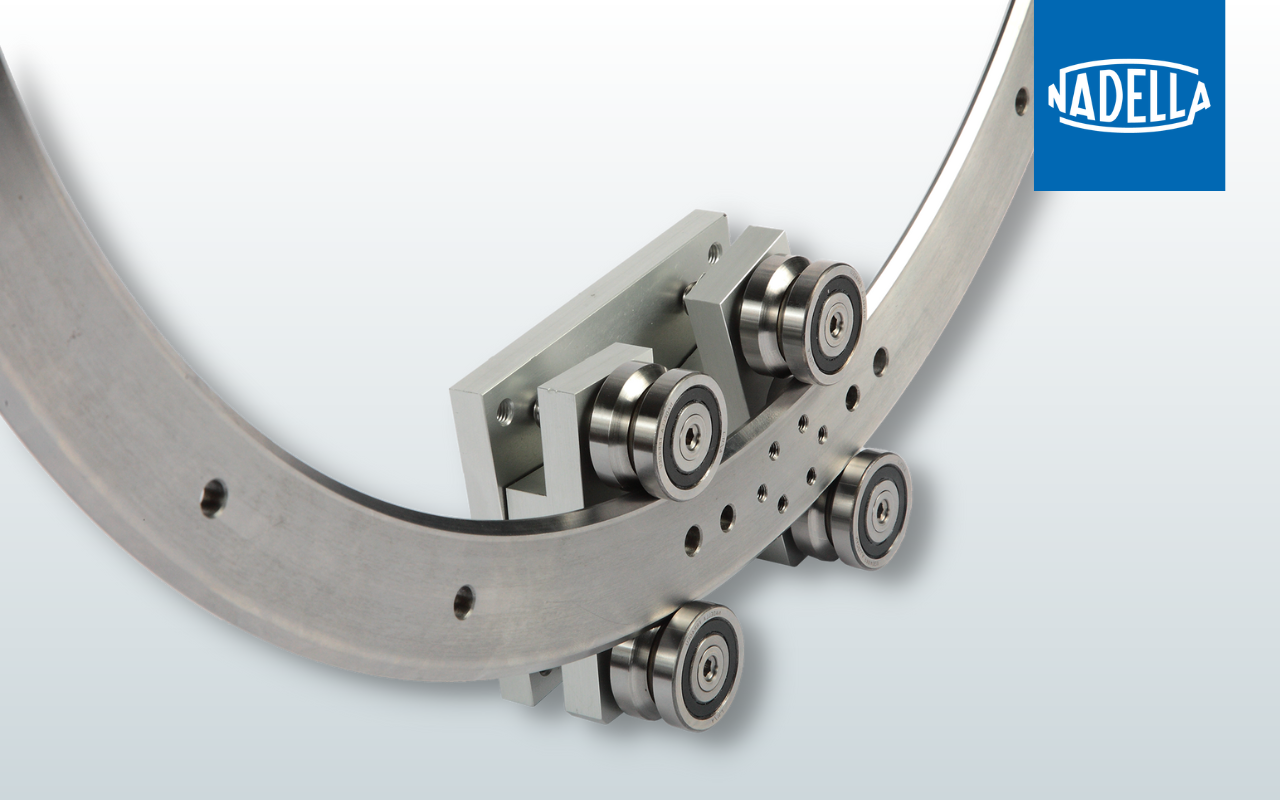

Guide circolari
Nadella propone diverse guide circolari basate sulla famiglia di profili FS. Le guide possono essere utilizzate in diverse configurazioni:
- Come intera circonferenza
- Come singoli settori
- Settori rettilinei e curvi per comporre circuiti circolari od ovali
Le guide sono realizzate in acciaio temprato a induzione sulle piste di scorrimento, con le stesse dimensioni sezionali delle guide FS... M. I blocchi di allineamento facilitano un montaggio preciso ed accurato e tutti i settori del circuito sono opportunamente contrassegnati per evitare errori durante la giunzione. Per la protezione dalla corrosione, Nadella suggerisce la nichelatura (opzione NW) sia per i settori rettilinei che per quelli circolari. Le guide sono disponibili su richiesta anche in acciaio inox (opzione NX).
È possibile realizzare circuiti personalizzati con sezioni o raggi diversi per soddisfare esigenze specifiche.
Rotelle
Qualsiasi rotella della famiglia FS può essere utilizzati in combinazione con le guide circolari.
Carrelli sterzanti
Le implicazioni dei carrelli con rotelle fisse possono essere superate utilizzando i carrelli sterzanti. Le caratteristiche principali sono:
- Rotelle montate a coppie su bracci sterzanti
- Bracci sterzanti liberi di ruotare in modo da essere trasversali alla rotaia in ogni punto del circuito
- Nessun gioco in nessun punto del circuito, migliorando la precisione dell'area di transizione e riducendo la rumorosità di marcia
- Perni del carrello di sterzo dotati di cuscinetti a rullini e guarnizioni per la ritenzione e la protezione del lubrificante
- Il serraggio del perno si ottiene stringendo completamente il dado, per garantire il miglior bloccaggio
La Multi-Motion-Line Nadella rappresenta una soluzione all'avanguardia per una guida lineare precisa e versatile nelle applicazioni industriali. I vantaggi di questa soluzione sottolineano il nostro impegno verso l'eccellenza.
Contattaci per discutere i tuoi requisiti specifici o scarica il catalogo per scoprire come Multi-Motion-Line può migliorare le prestazioni dei tuoi sistemi.
